在一年一度全国测绘法宣传日到来之际
8月28日
“2023年版标准地图”正式发布
其中包括中国地图、世界地图和专题地图
共计380幅
2023年版中国地图 图片源自自然资源部标准地图服务系统
在地图语言中
最重要的是地图符号系统
它代表着不同的自然和人文信息
比如
代表省级行政中心
代表港口
地图还会巧妙运用色彩
精准表达符号系统代表的含义如河流、降水、低温等多用蓝、紫等冷色

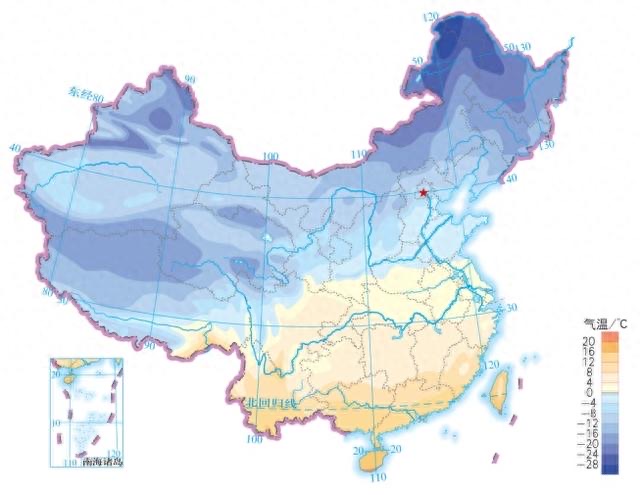

分级设色的中国年平均气温分布图 图片源自中国地理出版集团
要区分相同符号表示的不同地理事物
还需要标注文字或者数字,也就是地图注记
例如名称注记用于说明
具有专有名称的各种地形、地物
如海洋、湖泊、河川、山脉的名称
数字注记用于表达地形与地物的数量概念
如高程、水深、经纬度等
今天将带你深入了解地图上
不同“蓝色”标记的具体含义
我们经常会看到一些水系地图以及
标注水利基础设施名称的地图
下面通过一些具体示例
教你看懂地图上与水有关的信息
中国主要河流、湖泊分布图 图片源自自然资源部标准地图服务系统

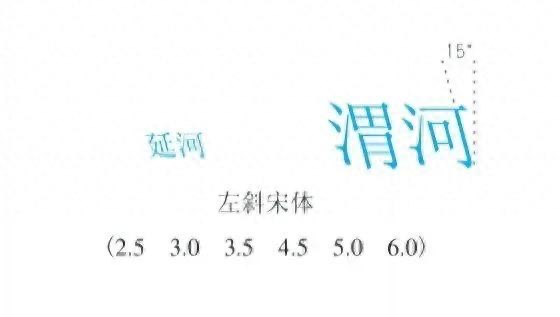

水系名称字号规范
按自然
形状、走向 注出依其面积大小和 长度选择字号但江、河上游和 支流的 名称字号不能超过 下游和 主流的 名称字号另外,名称一般注在 河流、湖泊的 内部当内部不能容纳时,可注在 外侧。地面河流
a代表岸线,b代表高水位岸线
湖泊
有名称的应加注名称

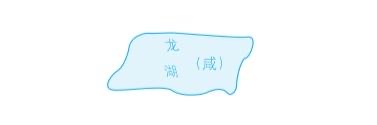

湖泊水是咸水(矿化度在 1g/L~35g/L)
或盐水(矿化度>35g/L)时
应加注“(咸)”或“(盐)”字

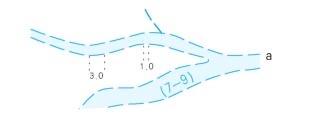

这个则代表时令湖
括号中的数字代表有水的月份
人工修建的
供灌溉、引水、排水、航运的水道
例如运河、沟渠等
根据实地边沿间的距离确定图上的表示
(南水北调水利工程用运河符号表示
并加注相应的名称注记或加注“南水北调工程”注记)

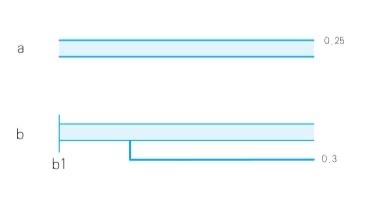

a代表运河,b代表渠,b1则是渠首的位置

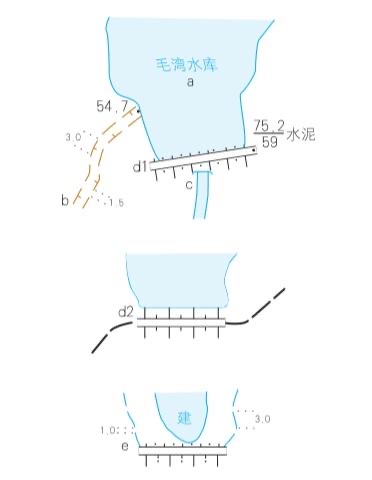

拦蓄河川径流而形成的水体及建筑物
因建造坝、闸、堤、堰的水利工程
如水库等
a表示水库岸线,并需加注名称
b代表溢洪道
c是泄洪洞口
符号按实际方向表示在洞口位置上
d则是水库坝体
需要标注堤顶或坝顶高程、坝长和建筑材料
e表示水库坝址,通常用于建筑中的水库

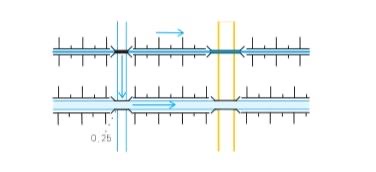

输水渡槽(高架渠)
跨越山谷、道路或沟渠时的桥梁式输水设施
如水槽或水管
有专有名称的加注名称
废弃的输水渡槽加注“废”字

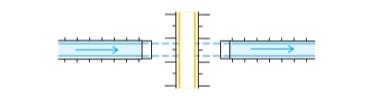

倒虹吸
渠道与铁路、公路、河流等平面交叉时
在路下或水下设置的虹吸式过水通道
不同类型的地图
以及我们日常生活中使用的一些简易地图
标识和颜色可能都不太一样
大家可以通过地图的图例以及说明
来了解想获得的信息
一点一线皆山河
希望大家规范使用地图
正确读懂地图上的信息
下载最新版标准地图可点击“阅读原文”
最后考一考大家
知道下面符号在地图上代表什么吗?
欢迎留言说出答案
